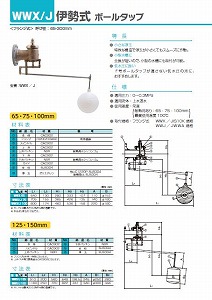

Ｆ号ボールタップが適さない低水圧・小型水槽におすすめの伊勢式ボールタップ！
特長
小さな浮玉
特殊な構造で浮玉が小さくてもスムーズに作動。
小型水槽に
全長が短いので、小型の水槽にも取付が可能。
低水圧に強い
F号ボールタップが適さない低水圧の所に、おすすめします。

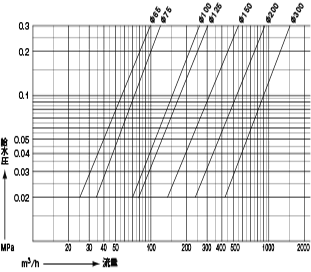

仕様
適用圧力 ：0～0.3MPa
適用流体 ：上水道水
使用温度 : 常温
(耐熱用あり ： 65・75・100mm 最高使用温度 100℃)
取付規格 : フランジ式 WWX／JIS10K 規格
WWJ／JWWA 規格
(耐熱用あり ： 65・75・100mm 最高使用温度 100℃)
取付規格 : フランジ式 WWX／JIS10K 規格
WWJ／JWWA 規格

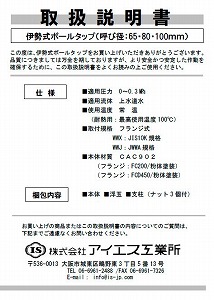

WWX/J 65・75・100mm

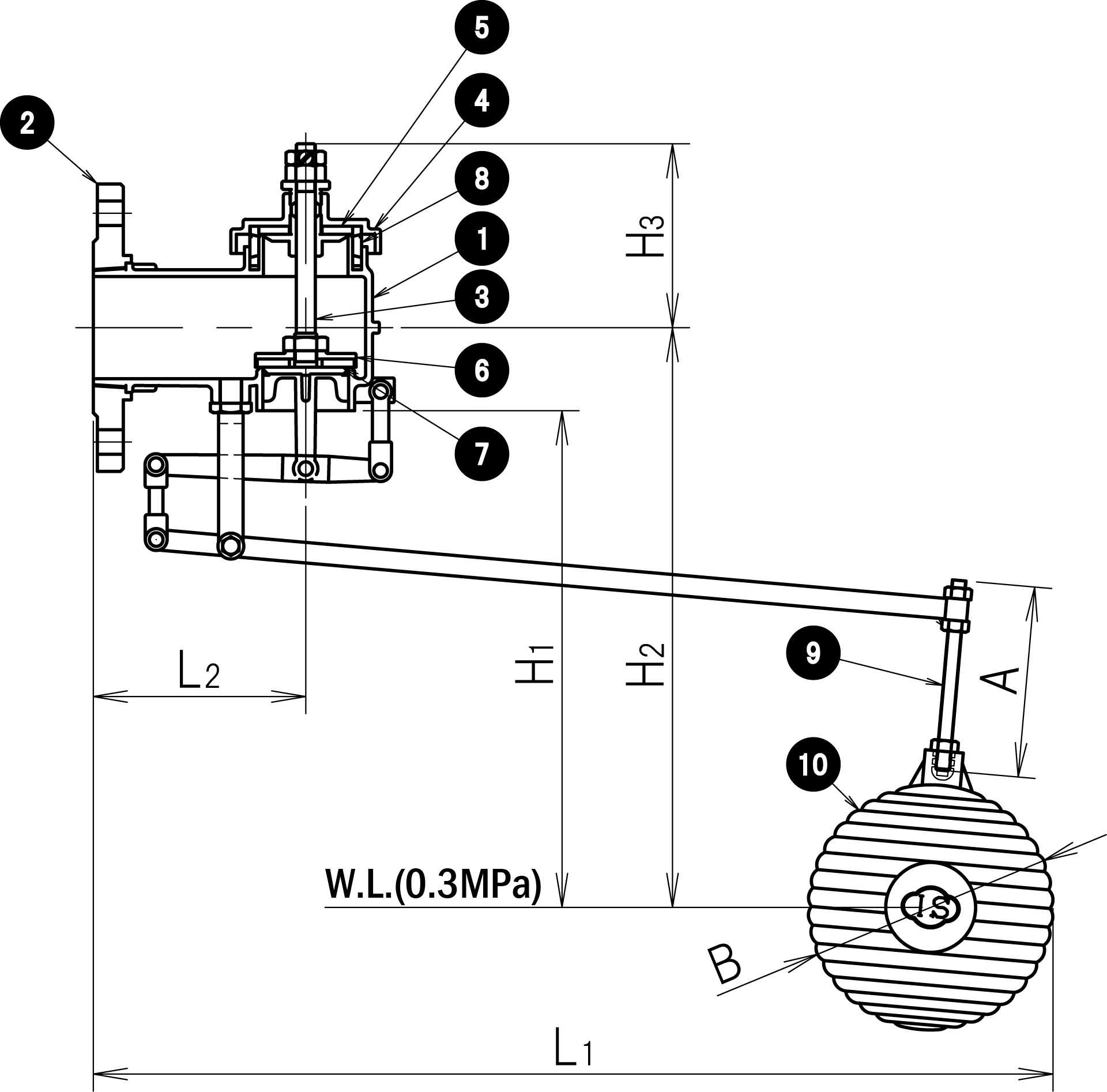

構造図
材料表
| 部品名 | 材質（記号） | 備考 |
|---|---|---|
| １ 本 体 | CAC902 | |
| ２ フランジ | FC200/FCD450 | 粉体塗装 |
| ３ スピンドル | CAC902 | |
| ４ 上 弁 | CAC902 | |
| ５ 上弁パッキン | NBR | 耐熱用はシリコンゴム |
| ６ 下 弁 | CAC902 | |
| ７ 下弁パッキン | NBR | 耐熱用はシリコンゴム |
| ８ ガイド | CAC902 | |
| ９ 支 柱 | SUS304 | |
| 10 浮 玉 | ポリエチレン | 他にC1220P、SUS304 耐熱用はSUS304 |
寸法表 （単位：mm）
※H1、H2は静水圧0.3MPa時の数値です。
※代表例としてポリ玉付仕様の数値を記載しています。詳細は、図面による確認をお願いします。
※設置作業用の空間として、製品上端(弁全開時寸法)から少なくとも200mm程度を確保してください。
| 型番＼記号 | L1 弁閉止時 |
L2 | H1 | H2 | H3 弁閉止時 (弁全開時) |
A | B |
|---|---|---|---|---|---|---|---|
| WWX 65 | 540 | 130 | 280 | 333 | 107(115) | 110 | Φ153 |
| WWX/J 75 | 705 | 155 | 365 | 426 | 135(148) | 140 | Φ180 |
| WWX/J 100 | 800 | 174 | 460 | 536 | 158(170) | 220 | Φ180 |
※代表例としてポリ玉付仕様の数値を記載しています。詳細は、図面による確認をお願いします。
※設置作業用の空間として、製品上端(弁全開時寸法)から少なくとも200mm程度を確保してください。
WWX/J 125・150ｍｍ

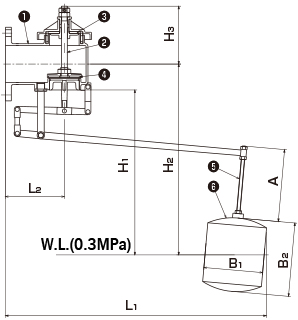

構造図
材料表
※フランジは本体一体型になります。
※上弁・下弁等主要部品の材質はCAC902になります。
| 部品名 | 材質（記号） |
|---|---|
| １ 本 体 | CAC902 |
| ２ スピンドル | CAC902 |
| ３ 上弁パッキン | NBR |
| ４ 下弁パッキン | NBR |
| ５ 支 柱 | SUS304 |
| ６ 浮 玉 | SUS304 |
※上弁・下弁等主要部品の材質はCAC902になります。
寸法表 （単位：mm）
※H1、H2は静水圧0.3MPa時の数値です。
※設置作業用の空間として、製品上端(弁全開時寸法)から少なくとも200mm程度を確保してください。
| 型番＼記号 | L1 弁閉止時 |
L2 | H1 | H2 | H3 弁閉止時 (弁全開時) |
A | B | B2 |
|---|---|---|---|---|---|---|---|---|
| WWX/J 125 | 910 | 200 | 560 | 648 | 196.5(214) | 245 | Φ250 | 260 |
| WWX/J 150 | 1160 | 250 | 720 | 822 | 241(258) | 340 | Φ300 | 344 |
※設置作業用の空間として、製品上端(弁全開時寸法)から少なくとも200mm程度を確保してください。
WWX/J 200・300ｍｍ

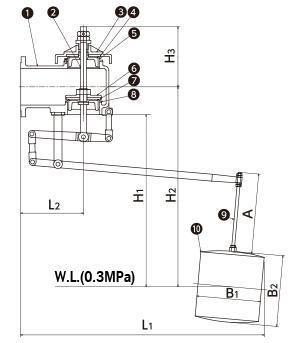

構造図
材料表
※フランジは本体一体型になります。
※材質(記号)対応材質 WWX/J200：FC200
WWX/J300：FCD450 になります。
| 部品名 | 材質（記号） | 備考 |
|---|---|---|
| １ 本 体 | FC200/FCD450 | 粉体塗装 |
| ２ スピンドル | FC200/FCD450 | 粉体塗装 |
| ３ 上 弁 | FC200/FCD450 | 粉体塗装 |
| ４ 上弁パッキン | NBR | |
| ５ 上シート | CAC902 | |
| ６ 下 弁 | FC200/FCD450 | 粉体塗装 |
| ７ 下弁パッキン | NBR | |
| ８ 下シート | CAC902 | |
| ９ 支 柱 | SUS304 | |
| 10 浮 玉 | SUS304 |
※材質(記号)対応材質 WWX/J200：FC200
WWX/J300：FCD450 になります。
寸法表 （単位：mm）
※H1、H2は静水圧0.3MPa時の数値です。
※設置作業用の空間として、製品上端(弁全開時寸法)から少なくとも200mm程度を確保してください。
| 型番＼記号 | L1 弁閉止時 |
L2 | H1 | H2 | H3 弁閉止時 (弁全開時) |
A | B1 | B2 |
|---|---|---|---|---|---|---|---|---|
| WWX/J 200 | 1340 | 345 | 945 | 1098 | 330(355) | 440 | Φ350 | 390 |
| WWX/J 300 | 1900 | 430 | 1350 | 1554 | 430(465) | 700 | Φ400 | 400 |
※設置作業用の空間として、製品上端(弁全開時寸法)から少なくとも200mm程度を確保してください。

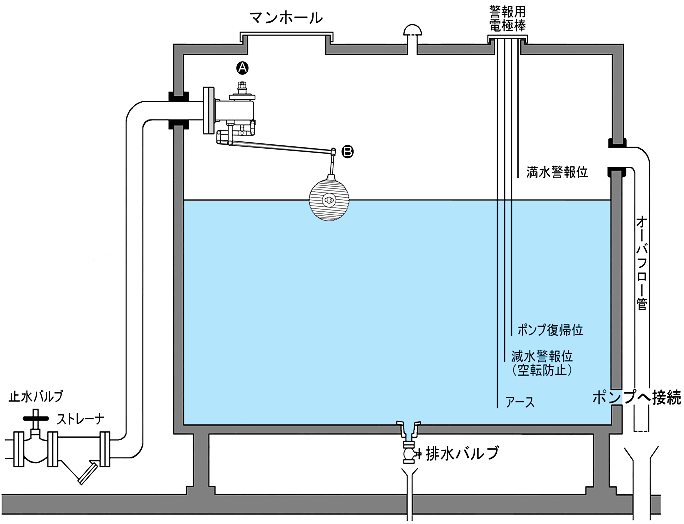

配管時の注意点
- 配管はしっかり固定してください。
- 取り付け前に配管を十分にブローして、内部の異物を洗い流してください。
- 取り付けはメンテナンスのしやすいようマンホールに近い場所を選んでください。
- 取り付け位置は、所要水量や給水量の他、越流面及び満水警報位を考慮のうえ設定してください。
- 本体頭頂部と受水槽天板部との距離（図中A）を20㎝以上確保してください。
※伊勢式ボールタップは上弁からも給水しますので、浮玉と連動して上弁が上下に開閉します。そのため、図中Aのクリアランスが必要です。これが不十分な場合、弁が全開せず必要な給水量が得られないことがありますので注意してください
- 支柱の取り付け位置（図中B）によって、止水位位置の微調整が可能です。
- 必ず点検のしやすい場所にストレーナを取り付けてください。
- 必ず満・減水警報装置を設置して管理してください。
作動の仕組み
水が出る時
水位の降下に伴い、浮玉が下がると、組み合わせたレバーが作用して上弁、下弁が押し上げられ給水されます。
水が止まるとき
水位が上昇すると、浮玉が上がり、組み合わせたレバーの作用により上弁、下弁が引き下げられ止水します。 この時、上弁、下弁のバランスがとれているので給水圧に関係なくわずかな浮力で止水状態が保たれます。
ボールタップ製品の特注対応
製品の設置環境に合わせて製品のカスタマイズが可能です。
詳細はお問い合わせください。
※ご要望の内容によっては、対応できない場合がありますので、ご了承ください。
- ボールタップの吐水口空間を変更したい
- 小さな水槽に設置するために、標準品から寸法を小さくしたい
- 部品材質を変更したい
詳細はお問い合わせください。
※ご要望の内容によっては、対応できない場合がありますので、ご了承ください。
